三興精密模具無塵車間裝修工程

公司介紹

廣州三興精密模具塑料工程有限公司為新加坡向陽集團公司分公司之一，其總公司位于新加坡。分別在中國大陸有廣州、上海、蘇州、中山等多家分公司，在馬來西亞及美國還有其它的分公司。集精密模具、噴涂、鐳射、注塑生產、加工及提供相關技術服務于一體。本項目位于廣州經濟技術開發區東區，主要為塑膠模具無塵車間裝修工程。

工程概況

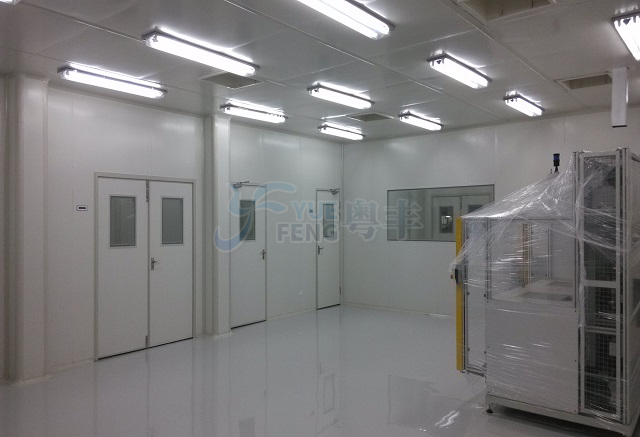

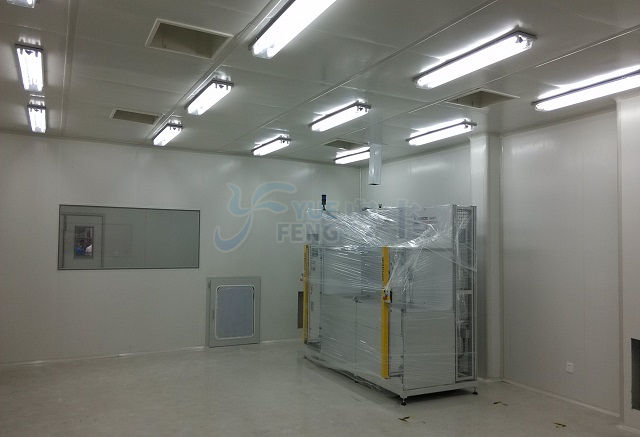

項目名稱：廣州三興精密模具無塵車間裝修工程

項目規模：4300㎡

潔 凈 度：萬級、十萬級

溫度標準：22±3℃

濕度標準：≤60%

模具無塵車間送風裝置的設計

a.送風系統流程

送風裝置按水平風管均勻送風設計.所謂水平風管均勻送風就是把等量的空氣以相同的出口速度由風道上的側孔送出.即每一送風口的風速與風量相等.夏季將室外新鮮空氣過濾后直接送入車間,冬委送風時將室外冷空氣過濾后加熱至28℃送至車間。

b.送風管的布置

油漆車間送風水平風管上的送風側孔,其間距為三米一個.根據車間尺寸計算送風管的長度.水平風管上側孔與水平方向成十五度角向下傾斜

c.均勻送風管的計算方法

在一段較長的水平送風管道上開有若干個側送風口,要實現每個側送風口的風量與風速達到一致,做到均勻送風只有利用靜壓復得原理.為了達到這一原理的要求,風管縱截面的形狀設計為漸變形,這種變截面風管的計算方法是靜壓復得法.即逐漸降低管段的動壓來增加管段的靜壓,使兩個側送風口之間的靜壓復得等于兩點間的摩阻以確定送風管道的截面尺寸。
